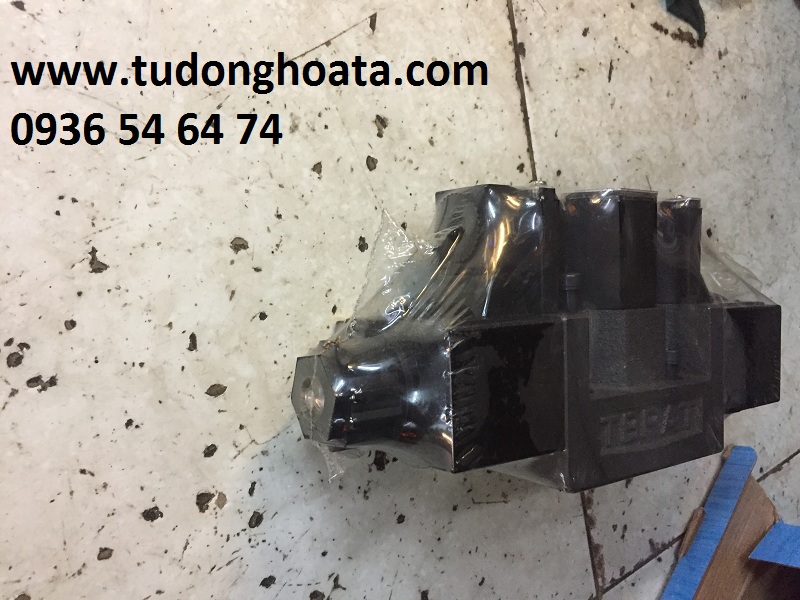

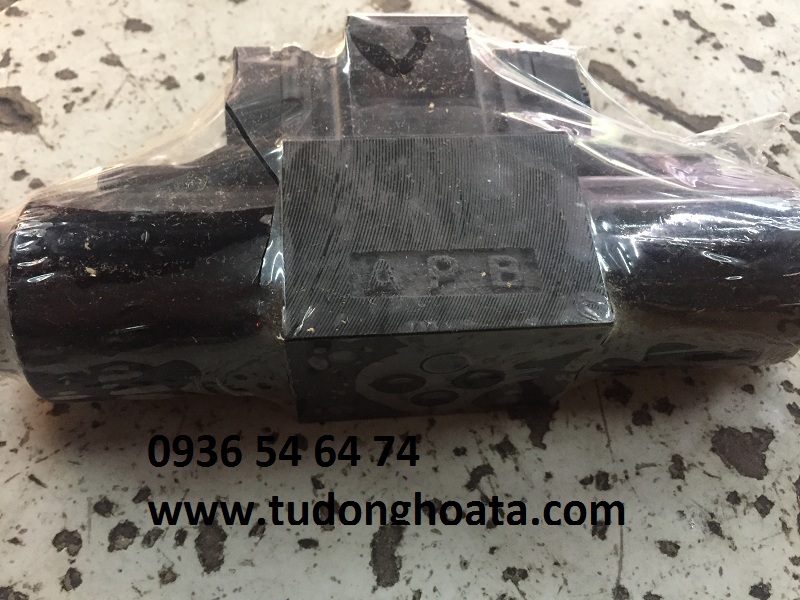

Van thủy lực điện từ DSG-01-3C3, DSG-02-3C3, DSG-03-3C3-A220, (AHD, WE, SHD)
Size 1 (hay size 2): lưu lượng max (max flow) là 63 lít/phút.
Size 3: lưu lượng max là 120 lít/phút.
Size 4: lưu lượng max là 300 lít/phút.
Size 6: lưu lượng max là 500 lít/phút.
Size 10: lưu lượng max là 1100 lít/phút.
Một số lưu ý Khi chọn van thủy lực thì ta chọn sao cho phù hợp với bơm thủy lực bánh răng (hay bơm thủy lực cánh gạt, bơm thủy lực piston) mình đang dùng để đảm bảo khi vận hành bơm thủy lực nếu dùng nhỏ quá thì sẽ sinh ra nhiều nhiệt (nóng bơm, nóng dầu) dẫn đến nhanh hỏng bơm thủy lực… Nếu dùng size lớn quá thì không đồng bộ dẫn đến tốn kém không cần thiết, không hiệu quả.
Cấu tạo và nguyên lý của van thủy lực điện từ 3C3.
Van thủy lực điện từ hay còn gọi là van thủy lực đảo chiều size 1 (hay size2).
Van thủy lực 3C3 là van thủy lực đảo 2 chiều. Khi van thủy lực đảo chiều ở trạng thái bình thường (chưa tác động điện của van) thì cửa P (bơm thủy lực vào) thông với cửa A, B (ra xi lanh thủy lực) thông với cửa T (về thùng dầu) (có nghĩa là 4 cửa P, A, B, T đều thông nhau). Khi tác động điện (nguồn điện gồm cuộn điện (coil điện) 12V, 24V, 110V, 220V) bên trái của van thủy lực thì cửa P (bơm thủy lực vào) thông với của A (ra xi lanh thủy lực), cửa B (ra xi lanh thủy lực) thông với cửa T (về thùng dầu thủy lực) – Xi lanh thủy lực đi lên. Và ngược lại, Khi tác động cuộn điện (coil điện) của van thủy lực bên phải thì – Xi lanh thủy lực tụt xuống.
Ví dụ: Khi bật động cơ điện lên, Bình thường xi lanh luôn luôn ở vị trí tụt ở dưới vì đường dầu từ bơm thủy lực bơm lên van thông với 2 cửa A, B của xi lanh và thông với cửa T (thùng dầu). Khi tác động điện cuộn điện của van thủy lực (bên trái của van thủy lực) thì xi lanh thủy lực sẽ đẩy lên trên (hay tụt xuống dưới). Khi nhả điện ra (không tác động điện nữa) thì xi lanh sẽ tự tụt xuống do tải trọng vì A, B, T thông nhau. Khi tác động điện cuộn điện của van thủy lực (bên PHẢI của van thủy lực) thì xi lanh thủy lực sẽ TỤT XUỐNG (hay LÊN TRÊN), có nghĩa là ngược lại – đảo chiều.
VD: Van thủy lực 3C3 thường thường lắp cho các máy thủy lực mà khi ngừng hoạt động (hay nghỉ) thì xi lanh thủy lực sẽ tụt xuống (ty xi lanh thủy lực thu lại)
Giá bán: 0 đ
